1、 實驗室布局、室內工藝設備、設計技術參數

①實驗室平面布局

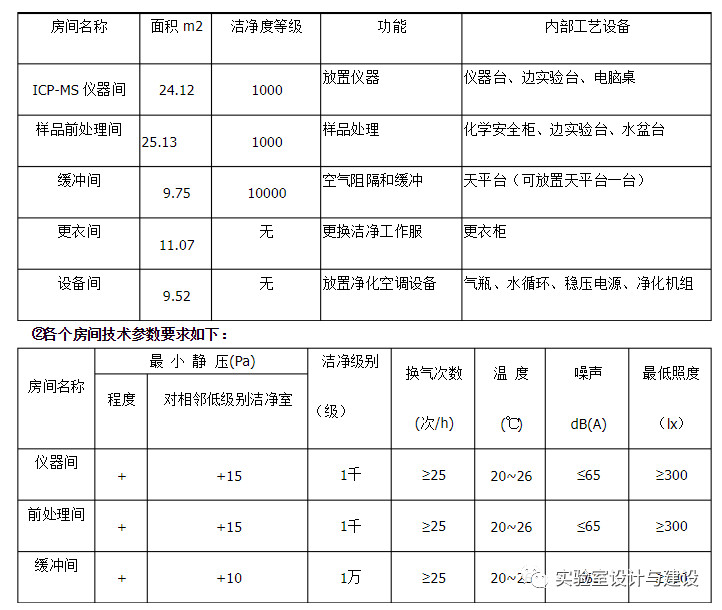

根據實驗室內部布局將實驗室原有房間分隔成儀器間、樣品前處理間、緩沖間、更衣間和設備間，各個房間功能和作用見下表：

2、實驗室通風方案設計要求

2.1整體設計要求：

1．保證實驗室室內潔凈度；

2．保證室內正壓；

3．以節約成本（包括運行成本及一次性投資）為原則；

4．維護簡便、維護間隔長；

5．充分保證實驗室工作的安全；

6．設計方案合理、具有可操作性；

7．可設計自控系統，集中控制。

2.2實驗室室內通風方案設計要求：

1．實驗室室內通風可在送排風或送回風兩種方案中選擇一種。

2．新風在室外采集。

3．可將房間分區、分系統，實現單開單控，以便節約運行費用。

4．設置值班風機，保證實驗室在長期不使用的情況下，保持正壓。

2.3化學安全柜通風方案設計要求：

1．化學安全柜內潔凈度等級為百級；

2．化學安全柜內為百級垂直單向流，設計風速為0.42m/s；

3．化學安全柜相對于房間內壓力為負壓；

4．上下推拉窗工作開口高度為200mm，開口面風速為0.5m/s，保證酸氣不外溢；

5．采用全送全排通風方案；

6．保證潔凈度的送風量全部采用新風，維持開口面風速的風量取自室內；

7．新風在室外采集。

3、實驗室材料選用要求：

3.1整體設計要求：

1．保證實驗室整體美觀；

2．選用材料要求為無機材料，防酸、堿；

3．符合潔凈室設計要求；

4．防靜電，不積塵；

5．堅固耐用便于安裝和維護。

3.2實驗室室內裝修材質要求：

1．維護結構材料    采用彩鋼夾芯板制作。

2．地面材料： 基層：水泥自流坪。

表層：抗靜電免維護的PVC地板（顏色由招標單位選擇）。

3．門、窗材料：采用鋁合金型材制作。

3.3實驗室室內工藝設備材質要求：

1．化學安全柜材料：外層：采用冷扎鋼板噴塑制作。 內壁：采用PVC板制作。上下推拉窗：采用5mm的鋼化玻璃，表面進行防腐處理。

2．儀器臺、水盆臺、邊實驗臺臺面： 采用實芯理化板，厚度12.7mm。

3．邊實驗、樣品柜、試劑柜、水盆柜等柜體材料：采用中密度板板式結構，金屬件連接，但連接件外表加裝塑料扣件達到防腐作用，注：試劑柜帶通風。超凈臺的下柜帶排風。

4．柜拉手材料：采用全塑拉手。

5．電器插座：采用防水插座、防水開關，防止腐蝕性液體濺入內部，腐蝕內部金屬件。

6．超凈工作臺內部的高效過濾器： 采用玻璃纖維濾紙的無隔板過濾器。

7．水盆及水龍頭：水盆為pp材料，水龍頭要防腐。

3.4實驗室送排風系統材質要求：

1．送風管道：采用鍍鋅鋼板，厚度0.5～1.0mm。

2．排風管道：采用PVC或玻璃鋼材料，厚度4~8mm。

3．高效過濾器：采用塑料隔板，玻璃纖維濾紙的高效過濾器。

4．送風口：采用鋁合金制作的風口。

5．回風口：鋁合金材料雙層可調風口。

6．排風機：采用PVC或玻璃鋼防腐風機

備注：如投標單位有性能更為優越的材料可在投標書中說明。

4、驗收標準：

《潔凈廠房設計規范》；

《通風空調工程施工及驗收規范》；

《潔凈室施工及驗收規范》；

《電氣施工及驗收規范》；

《高效空氣過濾器》；

《科學實驗室建設規范》；
